本实用新型涉及塑料树脂瓦技术领域，具体为一种工程塑料树脂瓦。

背景：

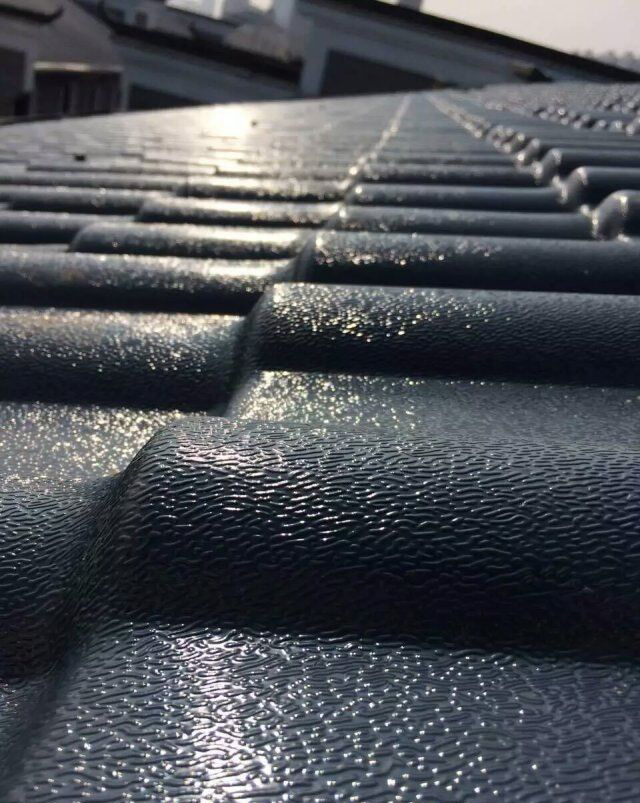

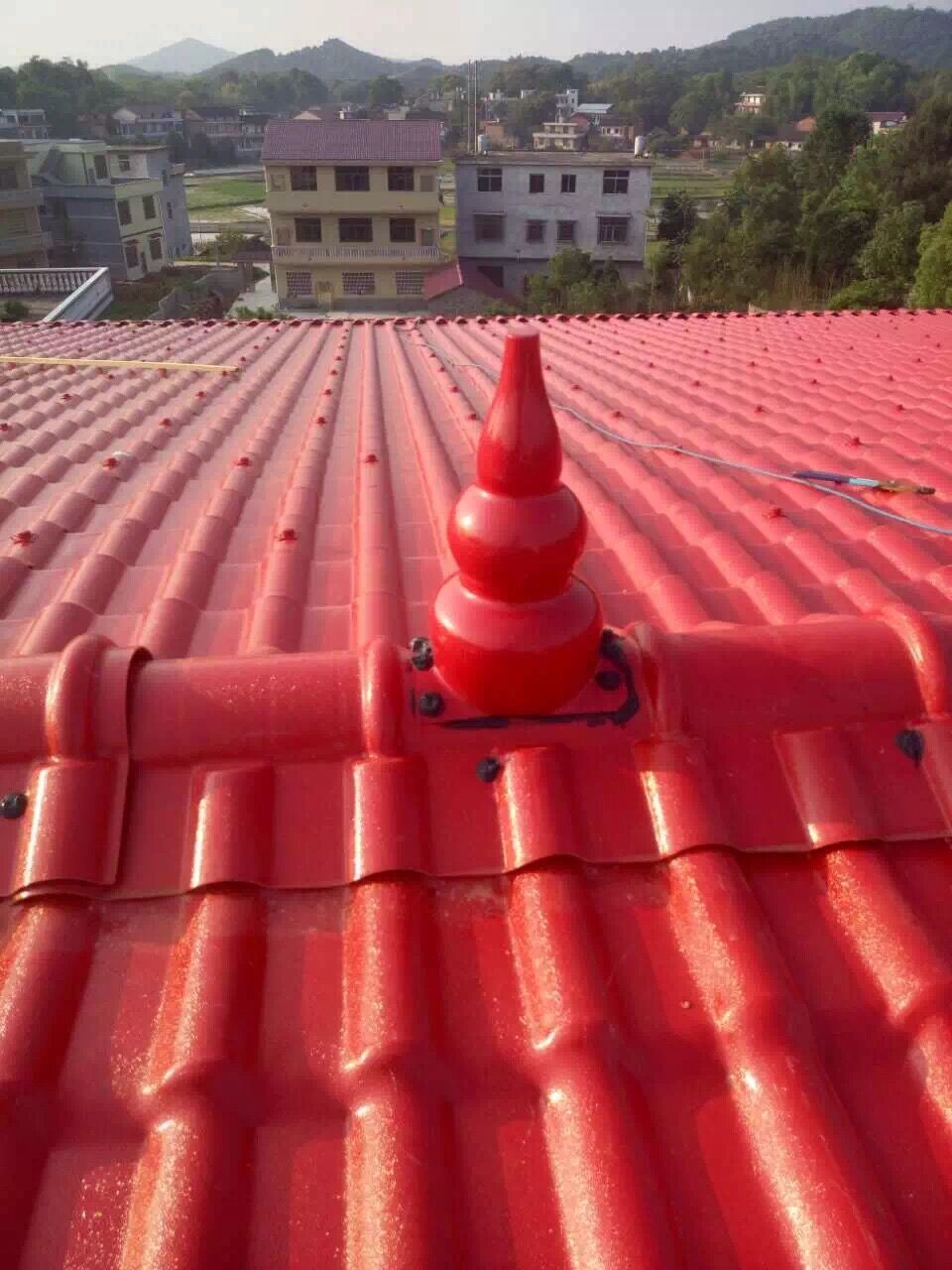

树脂瓦分为天然树脂瓦和合成树脂瓦，市面上所称的树脂为一般为合成树脂瓦。合成树脂瓦采用世界500强企业SABIC公司高耐候工程树脂ASA研制而成的。ASA是丙烯腈、苯乙烯和丙烯酸橡胶组成的三元聚合物，合成树脂瓦表面致密光滑，具有“荷叶效应”，本身不易吸附灰尘，一经雨水冲刷便洁净如新，瓦表面污垢被雨水冲刷后不会出现斑斑驳驳的现象，还有不容易挂雪，减少因雪载过重而导致坍塌的风险，但是目前市场上的树脂瓦在安装过程过于繁琐，其次安装后长时间后会出现树脂瓦不能稳定连接的问题发生。

实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种工程塑料树脂瓦，解决了上述所提出传统的树脂瓦在安装过程过于繁琐，其次在安装后不够稳定问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种工程塑料树脂瓦，包括树脂瓦本体，其特征在于：所述树脂瓦本体的正面上侧固定连接有**凸起瓦片和第二凸起瓦片，所述**凸起瓦片的正面上固定连接有卡接器，所述卡接器的底部固定连接有螺纹支柱，所述螺纹支柱的顶部固定连接有连接杆，所述连接杆的顶部固定连接有螺帽，所述连接杆贯穿支撑板并与螺纹支柱的顶部固定连接，所述支撑板位于螺纹支柱的顶部，所述**凸起瓦片的右侧与第二凸起瓦片的左侧之间固定连接有流水槽，所述流水槽的底部固定连接有滑坡瓦片，所述树脂瓦本体的正面下侧固定连接有第三凸起瓦片，所述第三凸起瓦片的正面上开设有卡接槽，所述卡接槽的内壁上固定连接有圆槽，所述卡接槽的左右两侧均固定连接有挡板，所述树脂瓦本体的底部固定连接有上墙体，所述树脂瓦本体的正面上固定连接有防腐蚀隔膜，所述防腐蚀隔膜的底部固定连接有防噪音隔膜，所述防噪音隔膜的底部固定连接有隔热薄膜。

优选的，所述螺纹支柱的外侧表面上固定连接有螺纹圈，所述螺纹圈的圈数不小于六圈，所述螺纹圈的直径小于圆槽的直径。

优选的，所述圆槽的内壁上固定连接有齿口，所述齿口的数量不少于八圈。

优选的，所述**凸起瓦片、第二凸起瓦片和第三凸起瓦片的结构大小均相同，所述**凸起瓦片位于树脂瓦本体的左侧，所述第二凸起瓦片位于**凸起瓦片的右侧。

优选的，所述树脂瓦本体的表面上分别固定连接有五个凸起瓦片，所述五个凸起瓦片的每两个之间均固定连接有流水槽。

优选的，所述流水槽的数量为五个，所述五个流水槽的底部均连接有滑坡瓦片。

(三)有益效果
本实用新型提供了一种工程塑料树脂瓦。具备以下有益效果：
(1)本实用新型通过**凸起瓦片、第二凸起瓦片和流水槽配合，达到了在**凸起瓦片和第二凸起瓦片之间固定连接有流水槽，并且流水槽可以将储蓄的水进行排放，其次通过在流水槽的顶部连接一个滑坡瓦片可以用作与对水体的排放，避免出现水体流不出的问题。

(2)本实用新型通过卡接器和卡接槽配合，达到了通过卡接器卡接在卡接槽内，从而可以固定各个树脂瓦本体，从而避免出现树脂瓦本体脱落问题发生，其次通过在卡接槽底部连接的螺纹支柱与圆槽配合，从而可以使得各个树脂瓦本体之间连接更加坚固和稳定。

(3)本实用新型通过防腐蚀隔膜、防噪音隔膜和隔热薄膜配合，达到了通过在树脂瓦本体顶部固定连接有防腐蚀隔膜，**层通过防腐蚀隔膜可以避免雨水等对树脂瓦本体出现腐蚀的现象发生，其次在第二层通过隔热薄膜可以通过**层的雨水对第二层隔热薄膜进行降温，其次通过在第三层通过防噪音隔膜，可以对雨水敲打瓦片的时候可以进行降噪的效果。


附图说明

图中：1树脂瓦本体、2流水槽、3滑坡瓦片、4卡接器、5上墙体、6圆槽、7卡接槽、8挡板、9齿口、10支撑板、11螺帽、12连接杆、13螺纹圈、14螺纹支柱、15防腐蚀隔膜、16防噪音隔膜、17隔热薄膜、18第二凸起瓦片、19**凸起瓦片、20第三凸起瓦片。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提供一种技术方案：一种工程塑料树脂瓦，包括树脂瓦本体1，树脂瓦本体1的正面上侧固定连接有**凸起瓦片19和第二凸起瓦片18，**凸起瓦片19的正面上固定连接有卡接器4，卡接器4的底部固定连接有螺纹支柱14，螺纹支柱14的顶部固定连接有连接杆12，连接杆12的顶部固定连接有螺帽11，连接杆12贯穿支撑板10并与螺纹支柱14的顶部固定连接，支撑板10位于螺纹支柱14的顶部，**凸起瓦片19的右侧与第二凸起瓦片18的左侧之间固定连接有流水槽2，流水槽2的底部固定连接有滑坡瓦片3，树脂瓦本体1的正面下侧固定连接有第三凸起瓦片20，第三凸起瓦片20的正面上开设有卡接槽7，卡接槽7的内壁上固定连接有圆槽6，卡接槽7的左右两侧均固定连接有挡板8，树脂瓦本体1的底部固定连接有上墙体5，树脂瓦本体1的正面上固定连接有防腐蚀隔膜15，防腐蚀隔膜15的底部固定连接有防噪音隔膜16，防噪音隔膜16的底部固定连接有隔热薄膜17，螺纹支柱14的外侧表面上固定连接有螺纹圈13，螺纹圈13的圈数不小于六圈，螺纹圈13的直径小于圆槽6的直径，其中防腐蚀隔膜15位于树脂瓦本体1的**层，可以对雨水进行处理，避免腐蚀的现象发生，其次第二层为隔热薄膜17可以对高温下进行吸热，其次在***后一层设置为防噪音隔膜16，从而对雨水敲打时候的噪音进行处理，避免使用者在休息的时候被噪音吵闹。只有当螺纹圈13的圈数不小于六圈才可以将对齿口9进行固定，其次只有当螺纹圈13的直径小于圆槽6的直径才可以将其螺纹圈13固定在圆槽6内壁上，圆槽6的内壁上固定连接有齿口9，齿口9的数量不少于八圈，只有当齿口9的数量不小于八圈才可以与螺纹圈13进行固定，并且，圈数少于八圈会出现连接不够稳定，从而会出现树脂瓦本体1出现分裂的效果，**凸起瓦片19、第二凸起瓦片18和第三凸起瓦片20的结构大小均相同，**凸起瓦片19位于树脂瓦本体1的左侧，第二凸起瓦片18位于**凸起瓦片19的右侧，**凸起瓦片19与第二凸起瓦片18之间固定连接有流水槽2，其次流水槽2的底部固定连接滑坡瓦片3，从而可以通过流水槽2可以将水体进行处理，其次滑坡瓦片3的作用在于对水体的排放，从而避免树脂瓦本体1出现蓄水过多而无法排出的想象发生，树脂瓦本体1的表面上分别固定连接有五个凸起瓦片，五个凸起瓦片的每两个之间均固定连接有流水槽2，流水槽2的数量为五个，五个流水槽2的底部均连接有滑坡瓦片3。


使用时，通过在树脂瓦本体1正面上固定连接有第二凸起瓦片18与**凸起瓦片19，其次在**凸起瓦片19与第二凸起瓦片18之间相连接有流水槽2，从而可以通过在流水槽2的底部固定连接滑坡瓦片3，从而可以对雨水进行排放，其次在第二凸起瓦片18的正面上固定连接有卡接器4，其次通过第三凸起瓦片20的正面上固定开设有卡接槽7，通过卡接器4卡接在卡接槽7内，从而可以对树脂瓦本体1进行连接和固定，其次树脂瓦本体1分为三层，**层为防腐蚀层15，可以对雨水中的酸性进行处理，其次第二层为隔热薄膜17可以对高温进行降温，***后一层为防噪音隔膜16可以对雨水敲打瓦片后进行隔音的作用。

综上可得，通过**凸起瓦片19、第二凸起瓦片18和流水槽2配合，达到了在**凸起瓦片19和第二凸起瓦片18之间固定连接有流水槽2，并且流水槽2可以将储蓄的水进行排放，其次通过在流水槽2的顶部连接一个滑坡瓦片3可以用作与对水体的排放，避免出现水体流不出的问题，通过卡接器4和卡接槽7配合，达到了通过卡接器4卡接在卡接槽7内，从而可以固定各个树脂瓦本体1，从而避免出现树脂瓦本体1脱落问题发生，其次通过在卡接槽7底部连接的螺纹支柱14与圆槽6配合，从而可以使得各个树脂瓦本体1之间连接更加坚固和稳定，通过防腐蚀隔膜15、防噪音隔膜16和隔热薄膜17配合，达到了通过在树脂瓦本体1顶部固定连接有防腐蚀隔膜15，**层通过防腐蚀隔膜15可以避免雨水等对树脂瓦本体1出现腐蚀的现象发生，其次在第二层通过隔热薄膜17可以通过**层的雨水对第二层隔热薄膜17进行降温，其次通过在第三层通过防噪音隔膜16，可以对雨水敲打瓦片的时候可以进行降噪的效果。

需要说明的是，在本文中，诸如**和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：

1.一种工程塑料树脂瓦，包括树脂瓦本体(1)，其特征在于：所述树脂瓦本体(1)的正面上侧固定连接有**凸起瓦片(19)和第二凸起瓦片(18)，所述**凸起瓦片(19)的正面上固定连接有卡接器(4)，所述卡接器(4)的底部固定连接有螺纹支柱(14)，所述螺纹支柱(14)的顶部固定连接有连接杆(12)，所述连接杆(12)的顶部固定连接有螺帽(11)，所述连接杆(12)贯穿支撑板(10)并与螺纹支柱(14)的顶部固定连接，所述支撑板(10)位于螺纹支柱(14)的顶部，所述**凸起瓦片(19)的右侧与第二凸起瓦片(18)的左侧之间固定连接有流水槽(2)，所述流水槽(2)的底部固定连接有滑坡瓦片(3)，所述树脂瓦本体(1)的正面下侧固定连接有第三凸起瓦片(20)，所述第三凸起瓦片(20)的正面上开设有卡接槽(7)，所述卡接槽(7)的内壁上固定连接有圆槽(6)，所述卡接槽(7)的左右两侧均固定连接有挡板(8)，所述树脂瓦本体(1)的底部固定连接有上墙体(5)，所述树脂瓦本体(1)的正面上固定连接有防腐蚀隔膜(15)，所述防腐蚀隔膜(15)的底部固定连接有防噪音隔膜(16)，所述防噪音隔膜(16)的底部固定连接有隔热薄膜(17)。

2.根据权利要求1所述的一种工程塑料树脂瓦，其特征在于：所述螺纹支柱(14)的外侧表面上固定连接有螺纹圈(13)，所述螺纹圈(13)的圈数不小于六圈，所述螺纹圈(13)的直径小于圆槽(6)的直径。

3.根据权利要求1所述的一种工程塑料树脂瓦，其特征在于：所述圆槽(6)的内壁上固定连接有齿口(9)，所述齿口(9)的数量不少于八圈。

4.根据权利要求1所述的一种工程塑料树脂瓦，其特征在于：所述**凸起瓦片(19)、第二凸起瓦片(18)和第三凸起瓦片(20)的结构大小均相同，所述**凸起瓦片(19)位于树脂瓦本体(1)的左侧，所述第二凸起瓦片(18)位于**凸起瓦片(19)的右侧。

5.根据权利要求1所述的一种工程塑料树脂瓦，其特征在于：所述树脂瓦本体(1)的表面上分别固定连接有五个凸起瓦片，所述五个凸起瓦片的每两个之间均固定连接有流水槽(2)。

6.根据权利要求1所述的一种工程塑料树脂瓦，其特征在于：所述流水槽(2)的数量为五个，所述五个流水槽(2)的底部均连接有滑坡瓦片(3)。


技术总结

本实用新型公开了一种工程塑料树脂瓦，包括树脂瓦本体，其特征在于：所述树脂瓦本体的正面上侧固定连接有**凸起瓦片和第二凸起瓦片，所述**凸起瓦片的正面上固定连接有卡接器，所述卡接器的底部固定连接有螺纹支柱，所述螺纹支柱的顶部固定连接有连接杆，所述连接杆的顶部固定连接有螺帽。本实用新型通过防腐蚀隔膜、防噪音隔膜和隔热薄膜配合，达到了通过在树脂瓦本体顶部固定连接有防腐蚀隔膜，**层通过防腐蚀隔膜可以避免雨水等对树脂瓦本体出现腐蚀的现象发生，其次在第二层通过隔热薄膜可以通过**层的雨水对第二层隔热薄膜进行降温，其次通过在第三层通过防噪音隔膜，可以对雨水敲打瓦片的时候可以进行降噪的效果。
